SCS-B系列电子汽车衡大地磅

一、产品描述

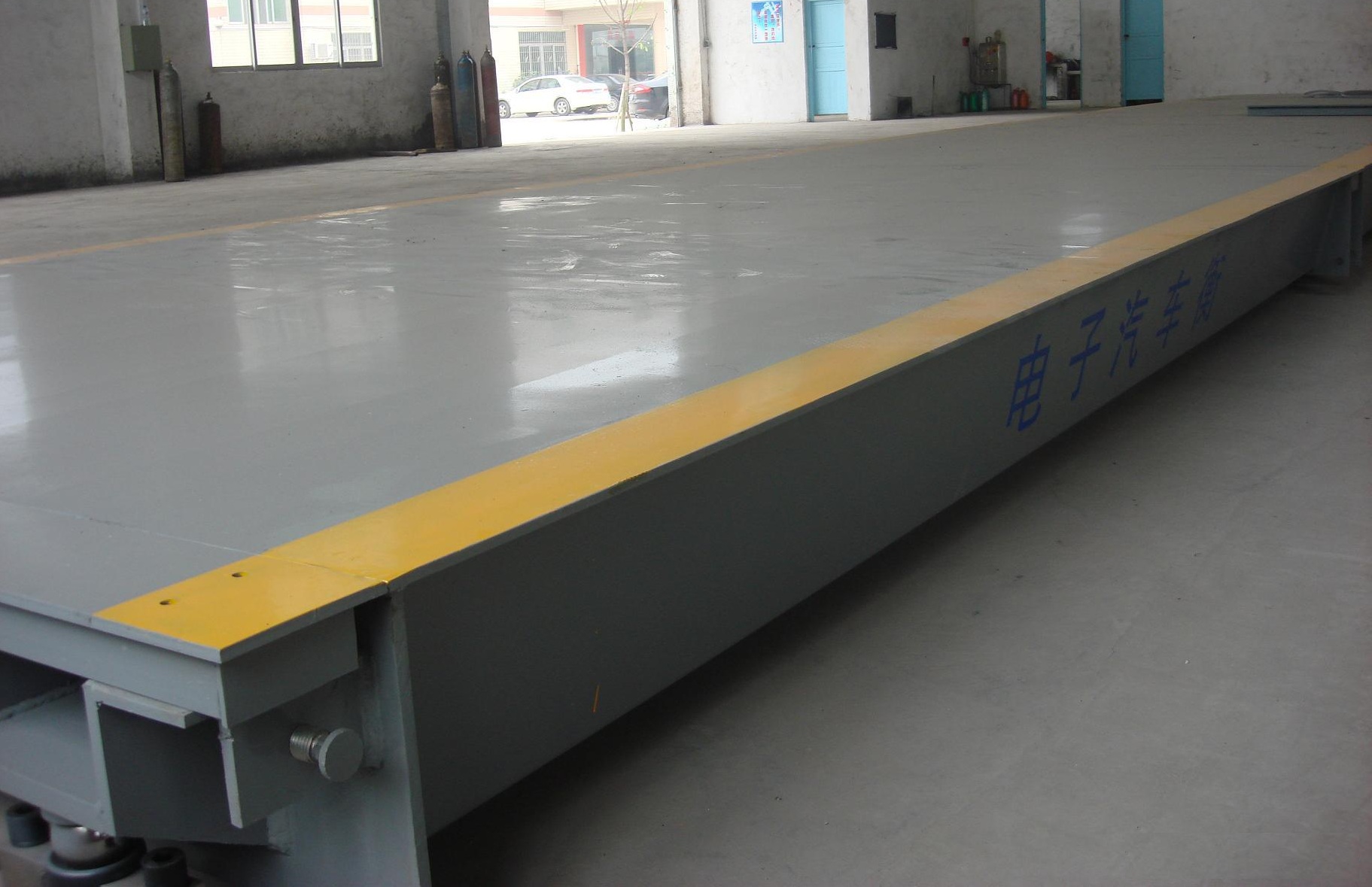

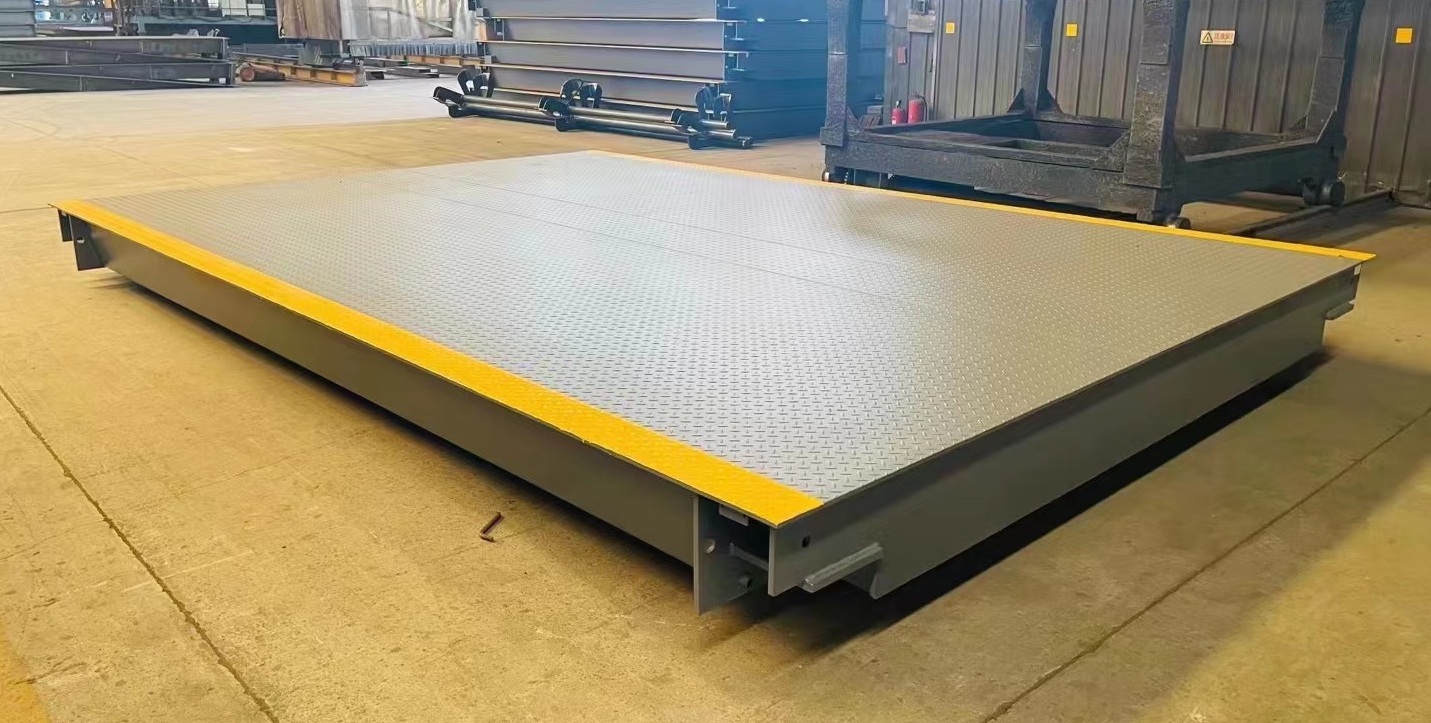

上海全扶高质量全电子汽车衡，具备高端品质及高配置技术水平，称重迅速准确，数字显示，直观易读，稳定可靠,易维护。采用计算机辅助设计，无盖板，搭接方便，集模块化、标准化、批量化、专业化等显著特点，结构坚固，做工精细，造型美观，坚固耐用，秤台主粱采用现代桥梁核心技术，U型截面闭口肋冷弯型钢制造，大型构件均采用自动连续焊缝组焊而成，面板中缝采用埋弧焊，秤体整体抛丸，静电喷塑处理，确保超强的防腐性能。采用无基坑安装形式，安装调试和维护简便，基础建设投资费用少。称重系统配有稳定可靠的高精度称重传感器和智能化称重显示控制器，具有高灵敏度，高分辨力，软件功能丰富。称重数据经仪表标准输出接口，可供打印机记录，也可与计算机连接，组成称重管理系统。能长期可靠地应用于各种工业及贸易场合，如冶金、矿山、建筑、化工、港口、仓库以及工厂企业的领域，是理想的各类载重货物车辆的称重计量设备。

二、工作条件

系统电源： 220VAC(-15%~ +10%)，100VA, 50Hz士2% .

温度范围：传感器-35~+65C，显示器-10~+45C

相对湿度：<95%

危险区域： II B/C T6, 可选本安型防爆或复合隔爆型

三、型号规则

名称：电子汽车衡

统称型号：SCS-XXt

安装方式：有基坑或无基坑

产品编号：M：模拟式、D：数字式、XXXX：秤台尺寸、XXt：量程

例如: D-3018 -100t：3X18m 100t 数字式汽车衡

四、产品规格：

五、产品标准：

汽车衡的设计、制造、包装、运输、储存、验收遵照下列标准及其它有关中国国家标准和规范：

GB/T 7723-2017固定式电子秤

GB/T14249.1电子衡器安全要求

GB/T14249.2电子衡器通用技术条件

GB/T 7551-2008称重传感器

J16669-2003称重传感器检定规程

GB/T 7724-2008称重显示控制器

J]G907 -2003动态汽车衡检定规程

GB/T 14250-2008衡器术语

QB/T 1563-2003 衡器产品型号编制方法

QB/T1588轻工机械衡器通用技术条件

GB/T 1764漆膜厚度测定法

GB986 埋弧焊焊缝坡口的基本形式和尺寸

GB3323钢溶化焊对接接头射线照相和质量分级

GB11345钢焊缝手工超声波探伤方法和探伤分级

GB/T 8923涂装前钢材表面锈蚀等级和除锈等级

GB7251低压成套开关设备

GB/T 13384机电产品包装通用技术条件

六、工作原理：

汽车驶上秤台，在重力作用下，称重传感器弹性体产生形变，粘贴于弹性体上的应变计桥路(惠斯通电桥)阻抗失去平衡，输出与重量数值成比例的电信号，经传放大器、A/D转换器、微处理器等电子元器件进行相应的数据处理，输出数字信号称重仪表显示。如果显示仪表与计算机、打印机连接，仪表可同时把重量信号通过专用接口按照特定的协议传输给计算机等设备组成称重管理系统。

七、系统配置：

电子汽车衡的标准配置由机械部分（秤体）、电气部分（传感器、仪表、接线盒、电缆）、选配部分（大屏幕、计算机和管理软件、打印机、电源保护器、道闸系统、摄像监控系统）组成。

可选配称重大屏幕：

远距离观察称重结果，可作为称重装置的辅助显示器

动态扫描锁存技术，6位LED字高75mm数码管

超高亮度数码块，特制的光学滤波薄膜，视角范围大

显示系统或仪表输出的毛重、净重

电源: 187~242V AC; 49~51Hz

通讯接口: RS232或RS485或20mA电流环

使用环境温度: -10~45°C; 使用环境湿度:≤85%RH

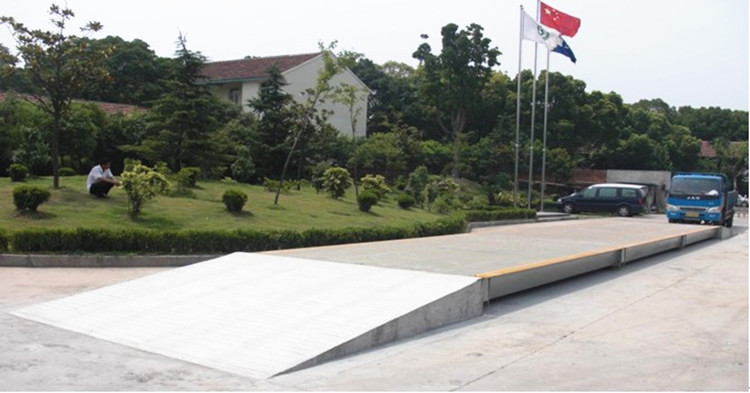

实用案例：推荐使用地上式汽车衡
